Pour choisir une pompe immergée de forage, il faut déterminer le débit nécessaire, la pression à délivrer au point d’utilisation et la hauteur manométrique totale (H.M.T). Voici la méthode en trois étapes.
1 - Tableau indicatif débit / pression selon le nombre d’habitants et l’arrosage
Le nombre d’habitants à alimenter et la surface à arroser donnent un premier ordre de grandeur du débit (en m³/h) et de la pression utile (en bar) : de 2 m³/h et 3,2 bar pour 1 à 6 habitants jusqu’à 6 m³/h et 5,0 bar pour 10 à 20 habitants.
Consulter le tableau indicatif débit / pressionValeurs par nombre d’habitants et surface à arroser.
2 - Déterminer la pression
Pour déterminer la pression que la pompe immergée doit délivrer au point d’utilisation (robinet), il est indispensable de calculer la H.M.T (hauteur manométrique totale), exprimée en mètres de colonne d’eau (mCE), en bars ou en kg/cm². Rappel : 1 bar = 10 mètres de colonne d’eau. Pour calculer la H.M.T d’une pompe immergée, toutes les valeurs doivent être exprimées en mCE.
H.M.T = Hr + Pc + Pr
| Terme | Signification |
|---|---|
| Hr | Hauteur entre le niveau de l’eau et le point d’utilisation. |
| Pc | Pertes de charge dans la tuyauterie de refoulement et points de frottements. |
| Pr | Pression résiduelle (mCE), pression dont on doit disposer aux robinets ou à l’arrosage. |
Déterminer la pression d’eau · Calculer la H.M.T
3 - Exemple de calcul d’une H.M.T pour une pompe de forage
Installation destinée à alimenter en eau courante une habitation de 4 personnes et un jardin de 800 m².
- La pompe est immergée à 60 m (profondeur entre l’aspiration de la pompe et la tête de forage, au niveau du sol) : Hr = 60 m.
- Pertes de charge et frottement dans la tuyauterie : Pc = 10 m CE.
- Pression résiduelle au robinet de 3,5 bars : Pr = 35 m CE.
H.M.T = 60 + 10 + 35 = 105 m CE
Il faut donc choisir une pompe qui délivre 3 m³/h à 105 m (1,50 kW ou 2,20 kW selon la courbe de débit de la pompe).

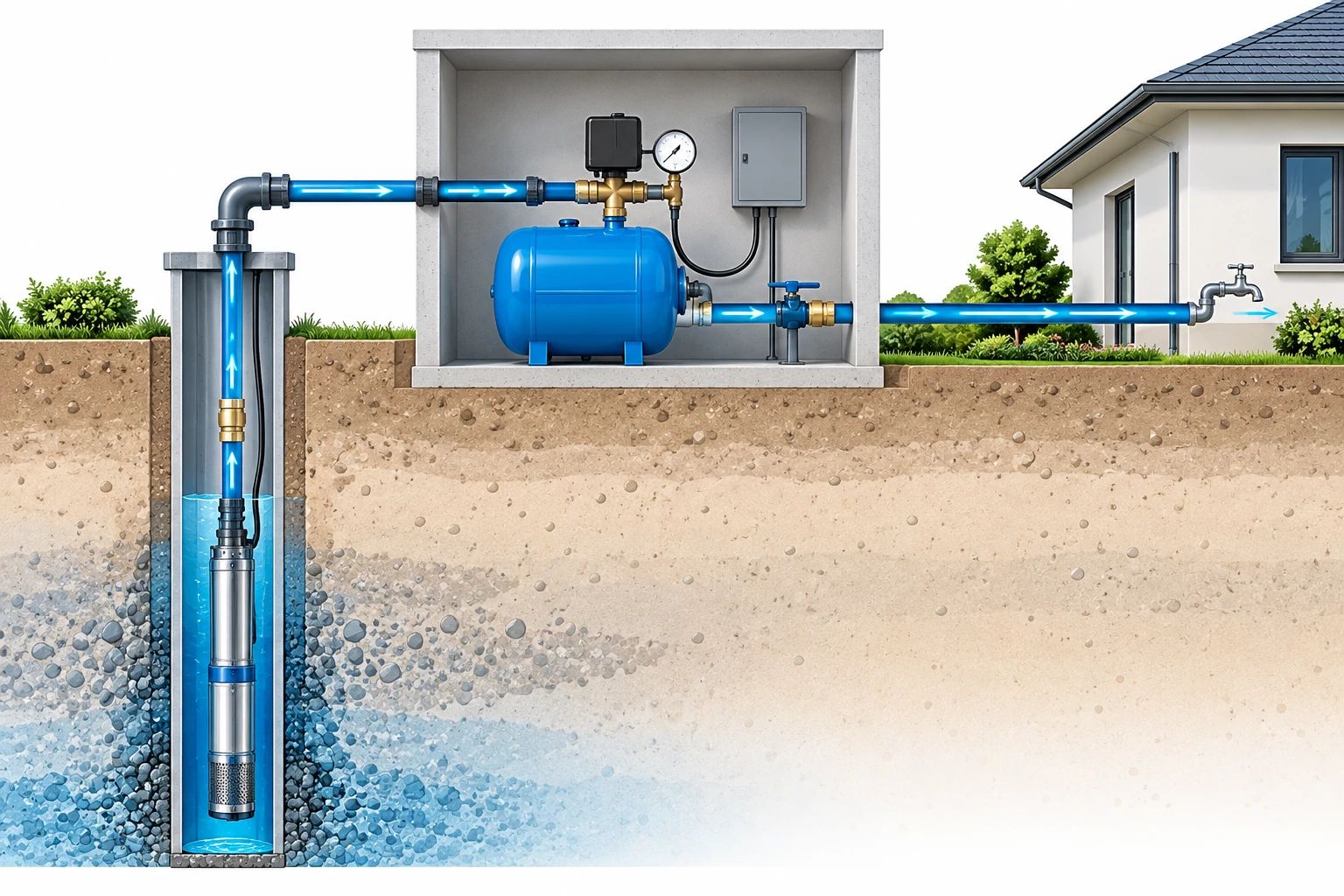

Schéma de principe d’une installation de pompe de forage 4 pouces avec réservoir surpresseur
