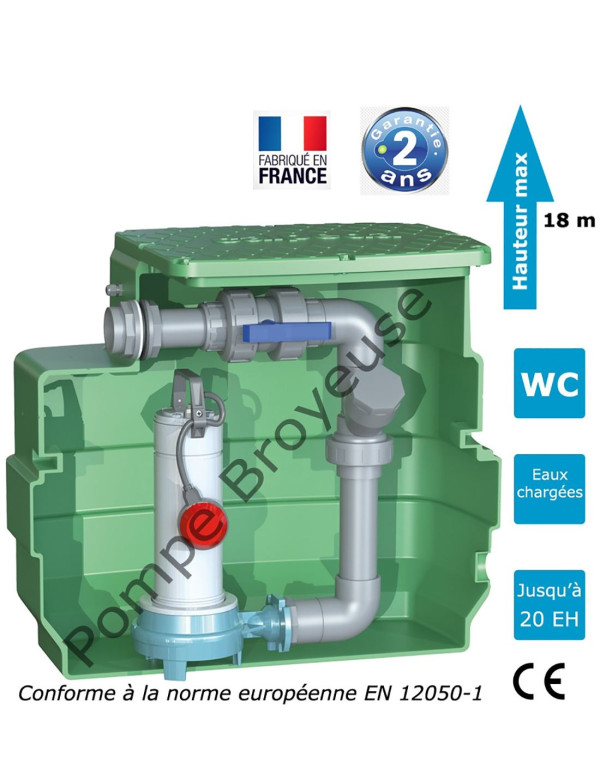

Composition station de relevage avec pompe broyeuse GQG 6 :
- 1 Cuve enterrable ou posée sur le sol, fabrication en polyéthylène haute densité, avec couvercle étanche verrouillé par vis TH en inox, étanchéité parfaite, volume 230 litres.
- 1 Pompe de relevage en fonte à roue multicanaux ouverte avec système de broyage, spéciale eaux chargées, avec câble 20 m et interrupteur flotteur marche/arrêt.
- 1 coffret de commande MCOMP +.
- 1 Pied d'assise en fonte + barres de guidage en inox, (modèle CAL230 GQGM 6 - PA).
- 1 Tuyauterie rigide (intérieur).
- 1 Vanne d’arrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance. (modèle CAL230 GQGM 6).
- 1 Clapet à boule spécial eaux usées en PVC Ø 63 mm.
- 1 Passage de paroi PVC Ø 50 x 1“1/2.
- 2 Presse-étoupes pour l’alimentation et le trop-plein
- 1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100.
- 1 joint à lèvre pour effectuer une ventilation en Ø 100, (perçage à réaliser en Ø 108 mm)
- 1 Fiche mâle 230V
- L'ensemble est assemblé et livré prête à l'emploi.
- Relevage d'eaux usées pour une habitation, jusqu'à 20 personnes.
La station CALPEDA GQG a une sortie horizontale sans les pieds d'assise référence : 220151. Et la sortie est verticale pour la référence : 220152 avec les pieds d'assise.
Modèle |
CAL230 GQGM 6-25 |
CAL230 GQGM 6-25 - PA
|
---|
Référence |
220151 |
220152 |
Puissance (Kw) |
1.50 |
Tension (V) |
230 |
Hauteur max (m) |
18 |

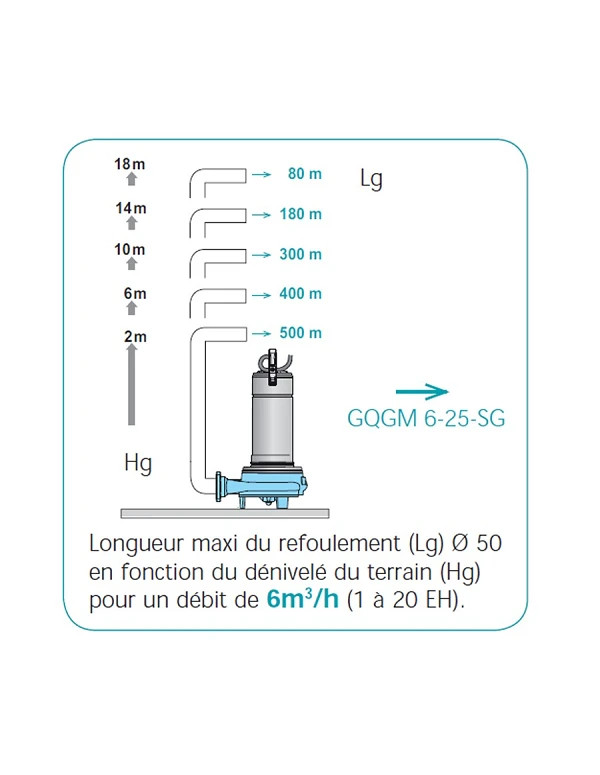

Longueur maxi (m) |
500 à hauteur 2 m |
Cuve (L) |
230 |
Entrée effluents (mm) |
100/110 |
Sortie
|
1" 1/2 - Ø 50 |
Passage libre (mm) |
6 |
Fil d'eau d'entrée maxi (mm) |
0 à -350 |
Dimensions L x l x H |
800 x 600 x 710 |
Poids (Kg) |
42 |
58 |
* Volume de bâchée du poste (avec le réglage usine du flotteur) = 50 Litres.
